Urządzenie do formowania kartonów – sterownik PLC serii XC

Formowanie kartonów ze sterownikiem PLC Xinje serii XC – półautomatyczne urządzenie do formowania opakowań kartonowych zaprojektowane i wykonane przez firmę Automation Dariusz Kulik. Formowanie kartonów w sposób automatyczny zastąpiło ręczne składanie opakowań, skracając czas cyklu i zwiększając wydajność linii pakowania. Sterownik PLC Xinje serii XC stanowi niezawodne centrum sterowania całym procesem formowania pudełek kartonowych.

Formowanie kartonów – zasada działania urządzenia

Urządzenie do formowania kartonów realizuje proces składania płaskich wykrojów kartonowych w gotowe pudełka. Sterownik PLC Xinje serii XC zarządza sekwencją: podanie wykrojnika z magazynu, złożenie dolnej części kartonu, sklejenie lub zszycie dna, wysunięcie gotowego kartonu na linię. Pełna automatyzacja procesu formowania kartonów pozwala na pracę bez przerwy i bez konieczności ciągłej obsługi operatora. Urządzenie dostosowuje się do różnych rozmiarów opakowań poprzez regulację mechaniczną lub zmianę programu w sterowniku PLC.

Sterownik PLC Xinje serii XC – zastosowanie w automatyzacji

Sterownik PLC Xinje serii XC wybrany do projektu formowania kartonów spełnił wszystkie założenia projektowe przy bardzo korzystnym stosunku ceny do możliwości. Seria XC oferuje szybkie wejścia/wyjścia cyfrowe i analogowe, komunikację Modbus RTU, obsługę osi impulsowych do sterowania silnikami krokowymi i serwo, a także programowanie w językach IEC 61131-3 (drabinkowy, blokowy). Sterownik PLC Xinje sprawdza się w urządzeniach pakujących, montażowych i transportowych jako ekonomiczna alternatywa dla droższych platform europejskich.

Efekty wdrożenia – formowanie kartonów z PLC

Automatyzacja procesu formowania kartonów ze sterownikiem PLC Xinje przyniosła klientowi: trzykrotne zwiększenie wydajności pakowania w porównaniu do metody ręcznej, eliminację błędów w składaniu pudełek, możliwość integracji z linią pakowania i systemem etykietowania, niskie koszty eksploatacji i serwisu urządzenia. Projekt formowania kartonów ze sterownikiem PLC jest przykładem skutecznego i ekonomicznego wdrożenia automatyzacji w małej i średniej firmie produkcyjnej.

Szczegóły realizacji

Wykorzystanie sterownika serii XC

Przykładem zastosowania sterownika Xinje jest urządzenie do formowania opakowań kartonowych. W tej półautomatycznej maszynie zastosowaliśmy sterownik Xinje serii XC, który zapewnił wystarczającą funkcjonalność, do założeń projektowych określonych przez Klienta.

Urządzenie służy do składania różnego rodzaju opakowań prostokątnych. Istnieje możliwość dostosowania go do nowego kartonu, np. o innym wymiarze poprzez montaż odpowiedniego bloku montażowego i zmianę ustawienia siłowników.

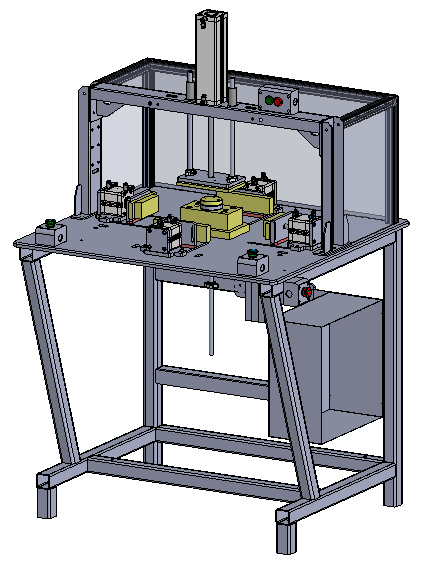

Urządzenie do formowania opakowań kartonowych – projekt

Główne cechy rozwiązania

• montaż opakowań kartonowych prostokątnych za pomocą siłowników,
• bezpieczeństwo operatora, dzięki zastosowaniu obsługi oburęcznej,
• sterowanie siłownikami i obwodem bezpieczeństwa sterownikiem Xinje serii XC,
• możliwość dostosowania urządzenia pod różne rodzaje opakowań.

Wykonanie urządzenia

Urządzenie składa się z siłowników, które służą do dociskania (formowania) opakowań. Pole robocze operatora składa się z dwóch przycisków i dwóch lampek sygnalizacyjnych. Za pomocą przycisków operator oburącz obsługuje urządzenie. Zawór bezpieczeństwa sterowany przez Xinje XC-24 zapewnia bezpieczne działanie maszyny.

Sterowanie

Program sterujący urządzeniem jest podzielony na moduły, takie jak:

• bezpieczeństwo,
• cykl, liczniki,
• czas cyklu itp.

Modułowa struktura programu wpływa na wydajność systemu sterowania oraz utrzymanie porządku w kodzie programu.  Fragment programu z urządzenia do formowania kartonów przedstawiono poniżej.

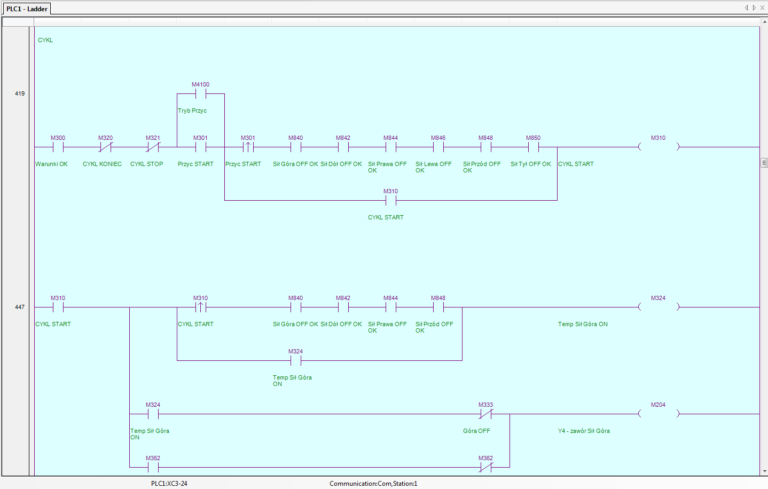

Fragment programu z urządzenia do formowania kartonów
